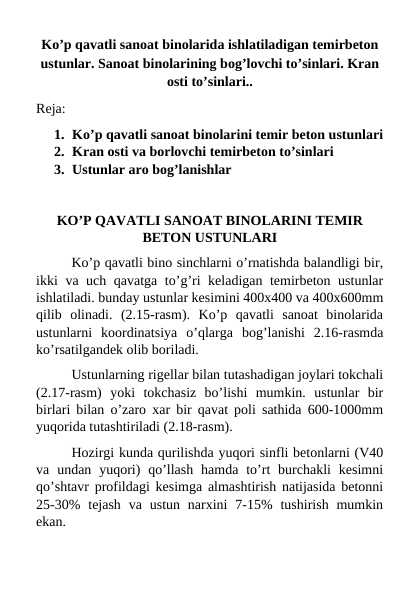

Ko’p qavatli sanoat binolarida ishlatiladigan temirbeton ustunlar. Sanoat binolarining bog’lovchi to’sinlari. Kran osti to’sinlari

Ko’p qavatli sanoat binolarida ishlatiladigan temirbeton ustunlar. Sanoat binolarining bog’lovchi to’sinlari. Kran osti to’sinlari

Reja:

1. Ko’p qavatli sanoat binolarini temir beton ustunlari
2. Kran osti va borlovchi temirbeton to’sinlari
3. Ustunlar aro bog’lanishlar

KO’P QAVATLI SANOAT BINOLARINI TEMIR BETON USTUNLARI

         Ko’p qavatli bino sinchlarni o’rnatishda balandligi bir, ikki va uch qavatga to’g’ri keladigan temirbeton ustunlar ishlatiladi. bunday ustunlar kesimini 400x400 va 400x600mm qilib olinadi. (2.15-rasm). Ko’p qavatli sanoat binolarida ustunlarni koordinatsiya o’qlarga bog’lanishi 2.16-rasmda ko’rsatilgandek olib boriladi.

Ustunlarning rigellar bilan tutashadigan joylari tokchali (2.17-rasm) yoki tokchasiz bo’lishi mumkin. ustunlar bir birlari bilan o’zaro xar bir qavat poli sathida 600-1000mm yuqorida tutashtiriladi (2.18-rasm).

Hozirgi kunda qurilishda yuqori sinfli betonlarni (V40 va undan yuqori) qo’llash hamda to’rt burchakli kesimni qo’shtavr profildagi kesimga almashtirish natijasida betonni 25-30% tejash va ustun narxini 7-15% tushirish mumkin ekan.

Bir qavatli sanoat binolarida po’lat ustunlar kesimi ustun balandligi bo’yicha o’zgarmas yoki o’zgaruvchan bo’lishi mumkin. o’z navbatida o’zgaruvchan keismli bo’lgan ustunlarni kran osti qismi yaxlit yoki teshikli kesimga ega bo’lishi mumkin (2.19-rasm).
