Analog (uzluksiz) va diskret rostlagichlar

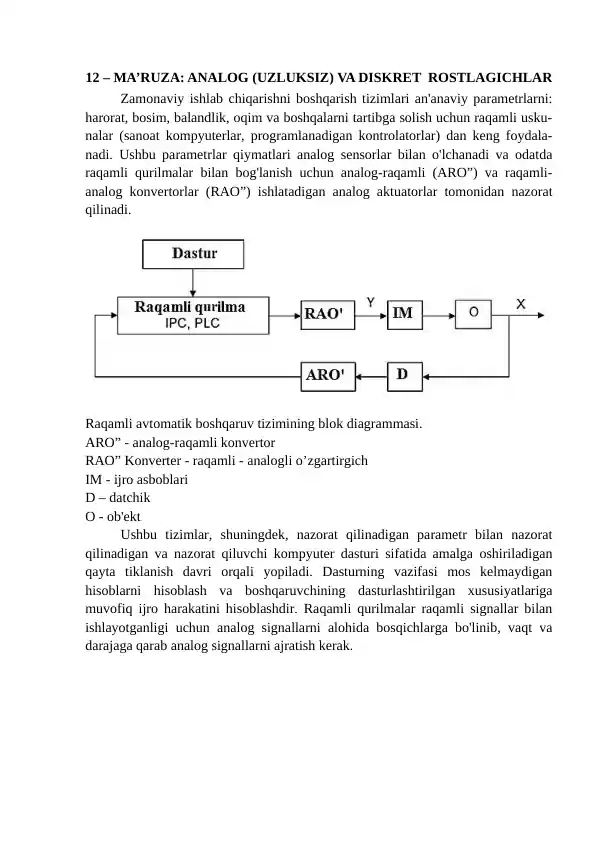

Zamonaviy ishlab chiqarishni boshqarish tizimlari an'anaviy parametrlarni: harorat, bosim, balandlik, oqim va boshqalarni tartibga solish uchun raqamli usku-nalar (sanoat kompyuterlar, programlanadigan kontrolatorlar) dan keng foydalanadi. Ushbu parametrlar qiymatlari analog sensorlar bilan o'lchanadi va odatda raqamli qurilmalar bilan bog'lanish uchun analog-raqamli (ARO”) va raqamli-analog konvertorlar (RAO”) ishlatadigan analog aktuatorlar tomonidan nazorat qilinadi. Raqamli avtomatik boshqaruv tizimining blok diagrammasi. ARO” - analog-raqamli konvertor RAO” Konverter - raqamli - analogli o’zgartirgich IM - ijro asboblari D – datchik O - ob'ekt Ushbu tizimlar, shuningdek, nazorat qilinadigan parametr bilan nazorat qilinadigan va nazorat qiluvchi kompyuter dasturi sifatida amalga oshiriladigan qayta tiklanish davri orqali yopiladi. Dasturning vazifasi mos kelmaydigan hisoblarni hisoblash va boshqaruvchining dasturlashtirilgan xususiyatlariga muvofiq ijro harakatini hisoblashdir. Raqamli qurilmalar raqamli signallar bilan ishlayotganligi uchun analog signallarni alohida bosqichlarga bo'linib, vaqt va darajaga qarab analog signallarni ajratish kerak.
