Шпренгелли тортқилар ёрдамида кучайтирилганда конструкция ишини статик схемасида ўзгариш бўлади.

Дастлаб тортқи стерженларини зўриқтиришда ҳосил бўладиган таъсирларни кўриб чиқамиз.

Тортқиларни зўриқтиришни эгувчи момент ва қирқувчи куч эпюраларига таъсири 5.13-расмда келтирилган

5.13-расм. Тортқини зўриқтиришнинг эгувчи момент ва қирқувчи куч эпюрасига таъсири

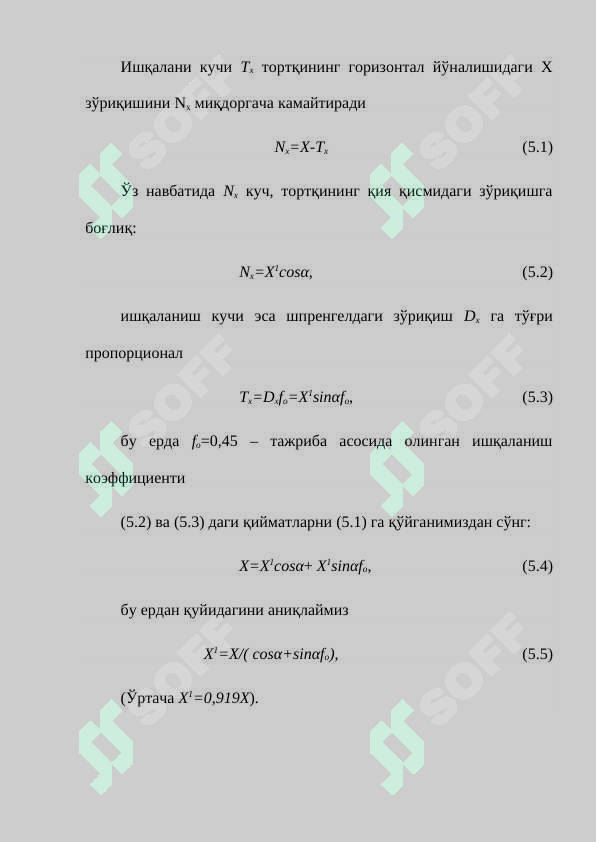

Ишқалани кучи Tx тортқининг горизонтал йўналишидаги Х зўриқишини Nx миқдоргача камайтиради

Nx=X-Tx                                                   (5.1)

Ўз навбатида Nx куч, тортқининг қия қисмидаги зўриқишга боғлиқ:

Nx=X1cosα,                                                        (5.2)

ишқаланиш кучи эса шпренгелдаги зўриқиш Dx га тўғри пропорционал

Tx=Dxfo=X1sinαfo,                                            (5.3)

бу ерда fo=0,45 – тажриба асосида олинган ишқаланиш коэффициенти

(5.2) ва (5.3) даги қийматларни (5.1) га қўйганимиздан сўнг:

X=X1cosα+ X1sinαfo,                                       (5.4)

бу ердан қуйидагини аниқлаймиз

X1=X/( cosα+sinαfo),                                                 (5.5)

(Ўртача X1=0,919X).

 X ни қийматини билган ҳолда, Nx=X1cosα ва Dx=Nxtgα ларни аниқлай оламиз

Ўртача Nx=0,826X. Nx куч таянчда Mоп=0,33Xh моментни ҳосил қилади (Онуфриев бўйича [3]).

Dx  куч тескари ишорали кўндаланг кучни ҳосил қилади.

5.1-масала. Кесимни катталаштириш усулида яхлит плитани кучайтиришни ҳисоблаш

         Яхлит ораёпманинг темирбетон плитаси кесимини катталаштириш усулида кучайтириш талаб қилинади. Бунда ораёпма кучайтирилгандан сўнг 20 кН/м2 вақтинчалик юкламани қабул қила оладиган бўлиши кўзда тутилган (15-расм).

15-расм. Тўсинсимон плитали яхлит ораёпманинг оралиқ қисмининг арматуралаш схемаси

Бирламчи маълумотлар. Синов натижаларига кўра бетоннинг ўртача кубик мустаҳкамлиги Rўр=200 кгс/см2 × 0,0981 = 19,6 МПа; бетоннинг шартли синфи Ву=0,8 Rўр =0,8 × 19,6 = 15,7 МПа. [2, 13-жадвал] дан чизиқли интерполация асосида бетоннинг призматик мустаҳкамлиги аниқлаймиз Rb=8,92 МПа. Юкламани давомли таъсир этишини ҳисобга олганда Rb=0,9×8,92 МПа=8 МПа. Эластик модули Е = 23000 МПа.
