D50 dizeli yoqilg‘i apparaturasi ishlash prinsipi va tuzilishi

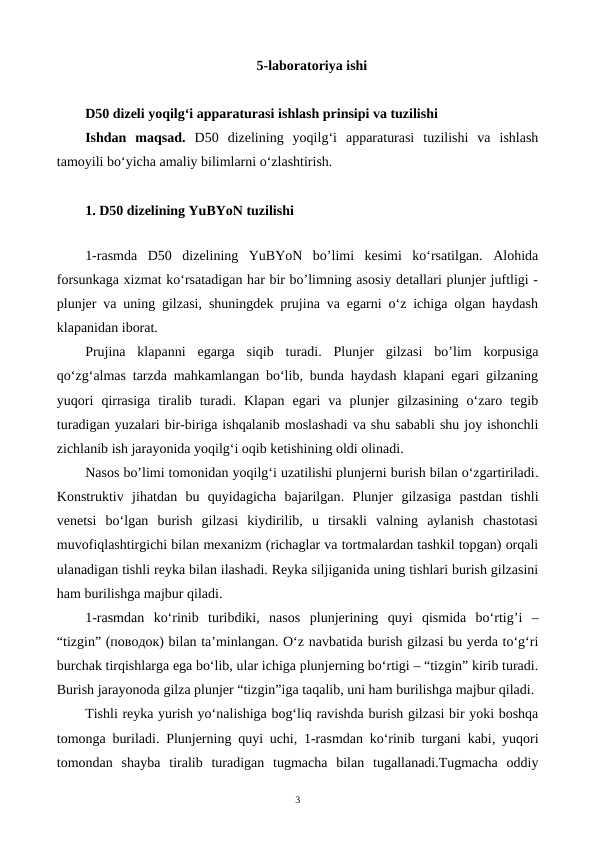

5-laboratoriya ishi

D50 dizeli yoqilg‘i apparaturasi ishlash prinsipi va tuzilishi

Ishdan maqsad. D50 dizelining yoqilg‘i apparaturasi tuzilishi va ishlash tamoyili bo‘yicha amaliy bilimlarni o‘zlashtirish.

1. D50 dizelining YuBYoN tuzilishi

1-rasmda D50 dizelining YuBYoN bo’limi kesimi ko‘rsatilgan. Alohida forsunkaga xizmat ko‘rsatadigan har bir bo’limning asosiy detallari plunjer juftligi - plunjer va uning gilzasi, shuningdek prujina va egarni o‘z ichiga olgan haydash klapanidan iborat.

Prujina klapanni egarga siqib turadi. Plunjer gilzasi bo’lim korpusiga qo‘zg‘almas tarzda mahkamlangan bo‘lib, bunda haydash klapani egari gilzaning yuqori qirrasiga tiralib turadi. Klapan egari va plunjer gilzasining o‘zaro tegib turadigan yuzalari bir-biriga ishqalanib moslashadi va shu sababli shu joy ishonchli zichlanib ish jarayonida yoqilg‘i oqib ketishining oldi olinadi.
